成套电气设备 从配电柜到光伏发电的系统集成与关键要素

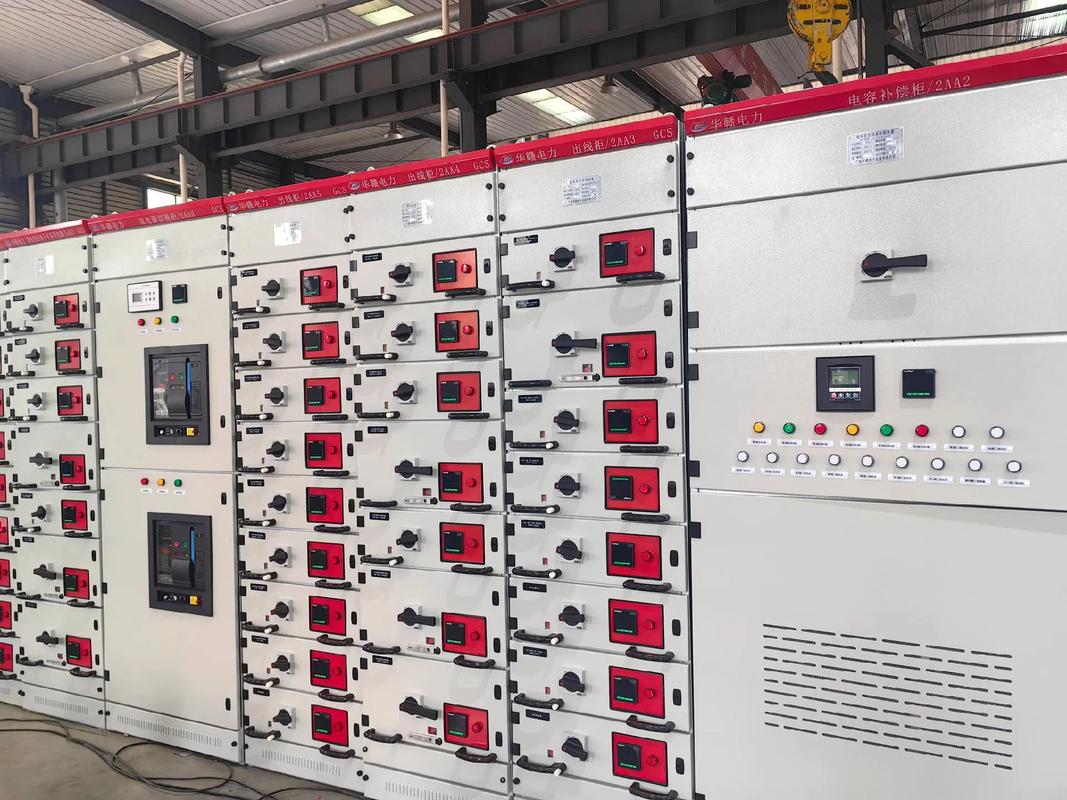

在现代电力系统和工业自动化领域，成套电气设备是保障电能安全、可靠、高效传输与分配的核心载体。它并非单一产品，而是将一次设备（如变压器、断路器、隔离开关）与二次设备（如继电器、仪表、控制回路）按主接线要求，集成在一个或几个封闭或半封闭的柜体内，形成可独立运行的配电单元。常见的如配电柜、高低压成套设备、光伏发电升压站等，均属于这一范畴。\n\n一、高低压成套设备：电能分配的中枢\n高低压成套设备是成套电气的统称。高压成套设备（如KYN系列开关柜）用于 3kV 及以上的电力系统，承担接受与分配电能、控制与保护电路的任务。低压成套设备（如GGD、MNS、GCS系列）则在 1kV 以下的系统中，为电动机控制中心、照明、动力配电提供支路。优良的成套设备必须满足“五防”要求：防误分合断路器、防带负荷分合隔离开关、防带电挂接地线、防带地线合闸、防误入带电间隔。这不仅是技术规范，更是人身安全的生命线。\n\n二、配电柜：动能与控制的最后一公里\n配电柜是终端配电的核心环节。它把变压器或上级开关送来的电能，分配至成百上千个负载终端。按照用途，可分为动力配电柜、照明配电柜、计量柜、电容补偿柜等。现代智能配电柜集成了计量、通信、温湿度控制、局放监测等功能，可以通过 Modbus、IEC 61850 等协议，将电压、电流、功率、谐波等数据上传至云平台，实现无人值守与预知性维护。配电柜的母排、绝缘件、触头材料直接影响温升与能耗，因此完整的型式试验报告与控制温升指标是选型的关键依据。\n\n三、变压器：电压变换的心脏\n无论成套设备多么智能，能源转换的核心仍是变压器。无论是配电柜前方的油浸式或干式变压器，还是光伏发电系统中的箱式变压器、逆变升压一体机，变压器负责将电压升至便于远距离输送的等级，或降至安全使用的等级。选择变压器需关注：容量、阻抗电压、空载与负载损耗、绝缘等级以及环境适应性（如温度、海拔）。在新能源场景中，由于光伏发电输出具有间歇性与非线性，要求变压器具备抑制谐波、承受直流分量、低噪声和高过载的能力，有时还需要通过双分裂绕组结构，为不同逆变器提供解耦支路。\n\n四、光伏发电成套电气：绿电系统中的新课题\n光伏发电成套电气是近年崛起的集成方向。一座典型的光伏电站包含：光伏组件、直流汇流箱、逆变器、交流配电柜、升压变压器以及并网开关柜。在此系统中，电气成套产品取代了传统电站的部分环节，采用户外预制舱、光伏并网柜、智能汇流箱等新型一体式装备。它们需要解决若干棘手问题：直流电弧检测与保护、PID效应防护、反向电流保护以及合规并网控制。越来越多的光伏项目要求高低压成套设备与储能 PCS 双向变流器，及能量管理系统联动，实现削峰填谷、无功补偿和调频响应——这对网络通信和控制逻辑复杂性提出了更高要求。\n\n五、选型与终生管理要点\n推广成套电气不仅是采购孤立柜子，而是有机整合生态链。优先考虑元件选型一致性：断路器与接触器是否同一品牌、是否有高分断能力与良好配合。配电柜到变压器、再到逆变器的配合，须验证各级保护的选择性与灵敏性，避免越级跳闸。结构方面须复合环保要求：如低压柜采用无卤素材料、覆铝锌板提升防腐能力；箱变须装配通风与除湿单元。生命周期末期还应考虑金属和塑料的高比率回收技巧，清洁绝缘气体（替代SF6）的无害化处理也逐渐成为优先指标。\n\n综上，成套电气已经按“成套”原意把基础电器零部件或主辅元件组合投产一台机器一样产出一个可靠的成套设备形式，跳脱单纯部件拼凑。放眼配电网高阶自动化和分布式光伏的风起云涌，掌握配电柜排布、变压器规格以及集光伏瞬间检测互相协同的组合型构思——从机械到区块链变成同一境界。运维中的监测软件能指示某一个螺丝链接上的微问题吗？这本质上已被电力物联网不可阻遏纳入，比如中国泛在电力推进脚步近年非常闻名的应用延伸已经到了全面施行阶段。整套实现要考验设计和成套服务体验双方向扩展需要明确步骤的一揽子落地方：设备信息化物理位点接入。立足质量与技术创新，

这是持久能量和信心所在。
